مهره دنباله برجسته انگلیسی نیم خم BSPP – مطابق استاندارد 45° ELBOW CRIMPED-BACK NUT – 60° CONE – ISO 8434-6 (BS 5200)
در سیستم‌های هیدرولیک و پنوماتیک، گاهی نیاز به تغییر جهت لوله یا شیلنگ وجود دارد، اما فضای موجود یا شرایط طراحی اجازه استفاده از خم ۹۰ درجه را نمی‌دهد. در این مواقع، مهره دنباله برجسته انگلیسی نیم خم BSPP که مطابق استاندارد بین‌المللی 45° ELBOW CRIMPED-BACK NUT – 60° CONE – ISO 8434-6 (BS 5200) ساخته می‌شود، بهترین گزینه است.
این نوع مهره، با طراحی خاص مخروط ۶۰ درجه و قسمت دنباله برجسته (Crimped-Back)، علاوه بر تغییر ملایم مسیر جریان، مقاومت مکانیکی بالا و آب‌بندی کامل را فراهم می‌کند.
استاندارد 45° ELBOW CRIMPED-BACK NUT – 60° CONE – ISO 8434-6 (BS 5200)
این استاندارد همان مجموعه الزامات ISO 8434-6 است که در صنعت هیدرولیک معیار اتصال‌های رزوه موازی BSPP محسوب می‌شود. نکات مهم در این استاندارد عبارت‌اند از:
- زاویه خم ۴۵ درجه استاندارد: تغییر ملایم مسیر جریان با حداقل افت فشار و حداقل ایجاد تلاطم.
- زاویه مخروط آب‌بندی ۶۰ درجه: ایجاد سطح تماس وسیع برای جلوگیری از نشتی تحت فشار بالا.
- طراحی Crimped-Back: مقاوم‌سازی بخش انتهایی مهره برای تحمل گشتاور بالا و جلوگیری از تغییر شکل.
- رزوه موازی BSPP: دقت بالا در اتصال و هماهنگی کامل با استانداردهای BS 5200.

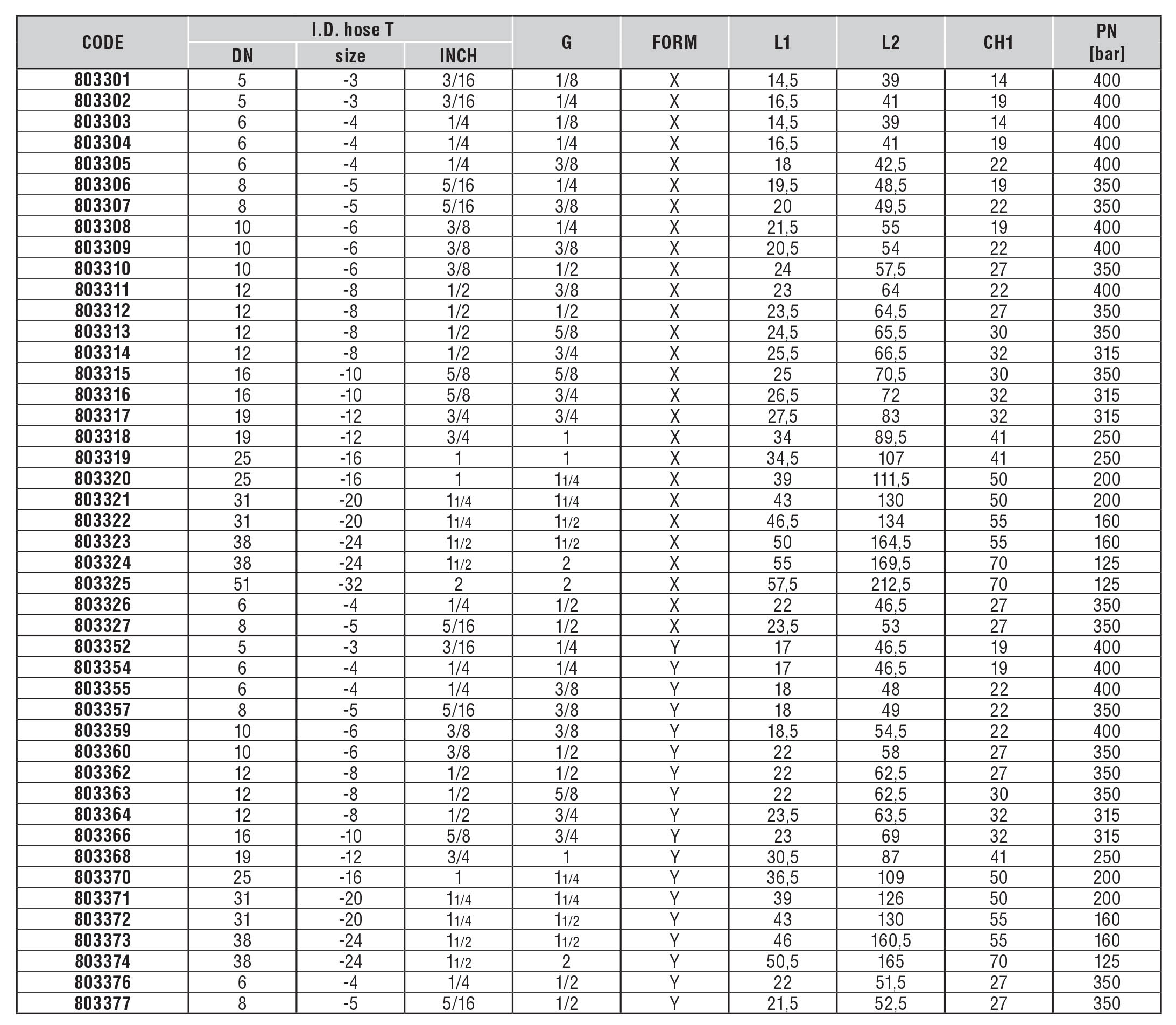

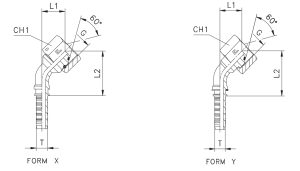

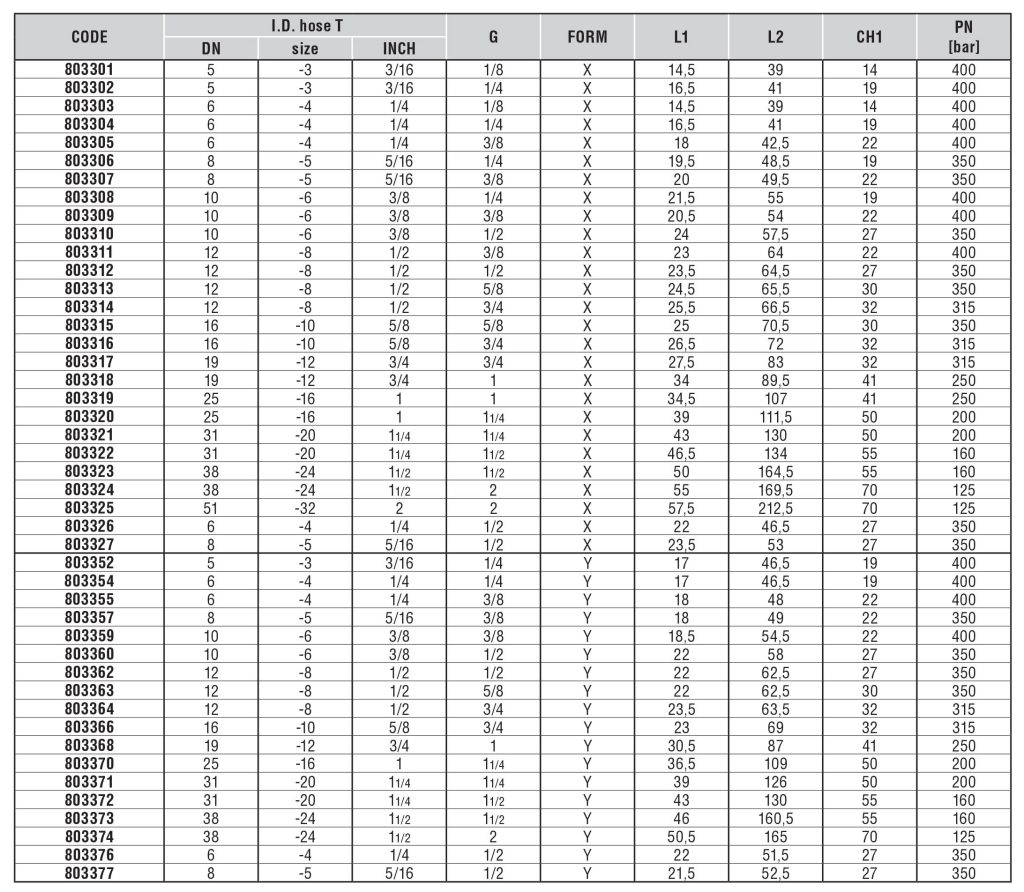

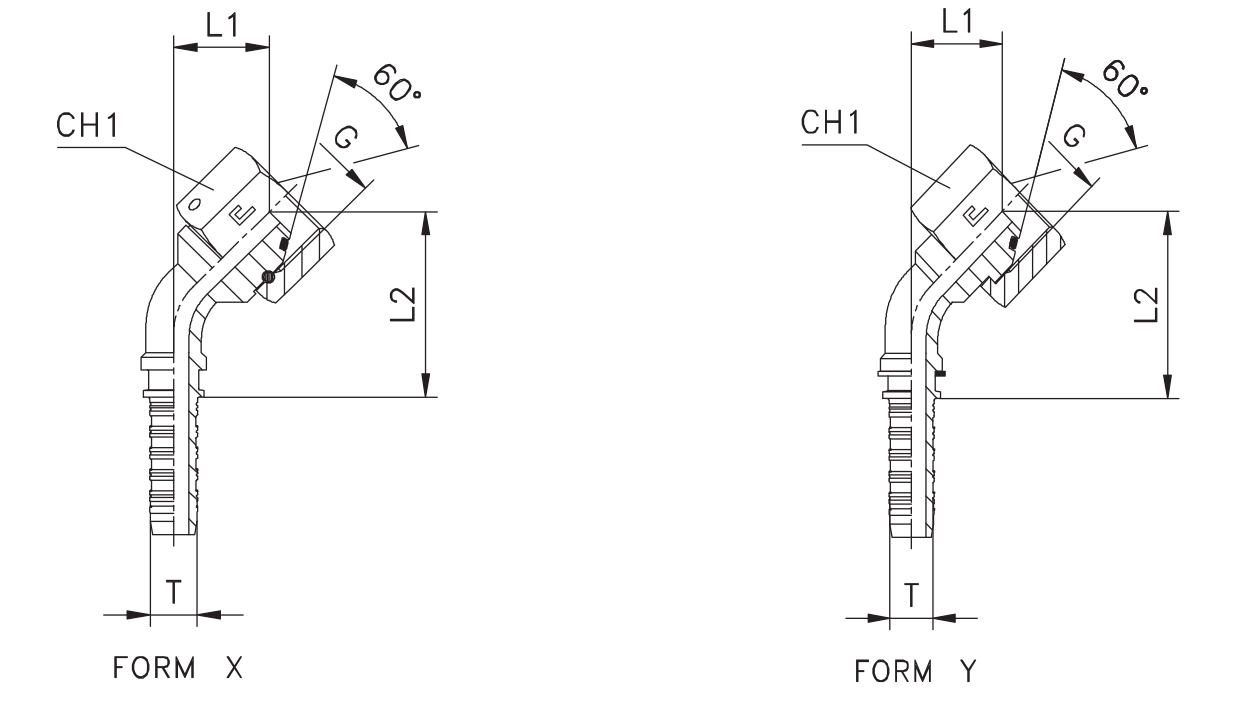

ساختار و اجزای مهره دنباله برجسته انگلیسی نیم خم BSPP
این مهره از سه بخش اصلی تشکیل شده است:
- بدنه خمیده ۴۵ درجه: مسیر جریان را به زاویه مناسب هدایت می‌کند.
- بخش مخروطی ۶۰ درجه آب‌بندی: نقطه تماس کامل و بدون نشتی با قطعه مکمل.
- قسمت دنباله برجسته (Crimped-Back): باعث پایداری بیشتر و کاهش فشار بر روی بخش رزوه‌ای می‌شود.
ویژگی‌ها و مزایا
- کیفیت تولید CNC: تضمین دقت بالا در هندسه خم و گام رزوه.
- تحمل فشار بالا: مناسب کار در سیستم‌های با فشار چند صد بار.
- مقاومت در برابر خوردگی: موجود در فولاد ضدزنگ و فولاد کربنی با آبکاری خاص.
- نصب آسان: طراحی ارگونومیک برای مونتاژ سریع و ایمن.
- انعطاف در کاربرد: قابل استفاده در خطوط با محدودیت فضایی متوسط.
کاربردها در صنایع
- پتروشیمی و نفت و گاز: هدایت سیالات خورنده یا قابل اشتعال با تغییر مسیر ملایم.
- ماشین‌آلات صنعتی: اتصال شیلنگ‌های هیدرولیک در فضاهای با محدودیت نصب.
- کشتی‌سازی و صنایع دریایی: مقاومت در برابر آب شور و فشارهای دینامیکی.
- صنایع غذایی و دارویی: در صورت استفاده از استنلس استیل، قابل استفاده برای سیالات بهداشتی.
- تجهیزات راه‌سازی و معدنی: دوام بالا در شرایط ارتعاش و فشار مکانیکی زیاد.
فرآیند تولید در پارس هیدرولیک
- انتخاب ماده اولیه: فولاد کربنی با پوشش مقاوم یا استنلس استیل ۳۱۶.
- برش اولیه با دستگاه‌های صنعتی: آماده‌سازی قطعه خام.
- ماشین‌کاری خم ۴۵ درجه: تراش دقیق با دستگاه CNC.
- رزوه‌زنی BSPP و مخروط‌تراشی ۶۰ درجه: ایجاد بخش آب‌بندی طبق استاندارد.
- شکل‌دهی Crimped-Back: تقویت مهره و جلوگیری از تغییر شکل.
- آبکاری یا پولیش سطحی: برای بهبود مقاومت و ظاهر قطعه.
- کنترل کیفیت: آزمون چشمی، ابعادی و تست فشار.
نکات انتخاب مهره دنباله برجسته انگلیسی نیم خم BSPP
- سایز رزوه: انتخاب بر اساس قطر لوله یا شیلنگ.
- جنس قطعه: فولاد کربنی آبکاری‌شده یا استنلس استیل بسته به محیط کاری.
- فشار کاری سیستم: هماهنگی با جدول فشار مجاز استاندارد ISO.
- نوع سیال: در برابر سیالات خورنده، استفاده از استنلس استیل توصیه می‌شود.
روش نصب اصولی
- استفاده از آچار مناسب برای جلوگیری از صدمه به سطح مهره.
- رعایت گشتاور استاندارد برای جلوگیری از آسیب به رزوه.
- تست نشتی پس از نصب.
- پرهیز از روغن‌کاری بیش از حد رزوه در سیستم‌های فشار بالا.
سوالات متداول
س: آیا این مهره برای خطوط فشار بالای ۴۰۰ بار مناسب است؟
ج: بله، در صورت انتخاب متریال مناسب، قابلیت تحمل فشار زیاد را دارد.
س: آیا زاویه ۴۵ درجه باعث کاهش فشار کاری می‌شود؟
ج: خیر، طراحی استاندارد به شکلی است که افت فشار ناچیز باشد.
س: آیا امکان سفارش با پوشش خاص وجود دارد؟
ج: بله، پارس هیدرولیک امکان ارائه پوشش‌هایی مانند نیکل سخت یا روی-نیکل را دارد.
جمع‌بندی
مهره دنباله برجسته انگلیسی نیم خم BSPP مطابق 45° ELBOW CRIMPED-BACK NUT – 60° CONE – ISO 8434-6 (BS 5200)، بهترین گزینه برای تغییر ملایم مسیر سیال در خطوط هیدرولیک با فضای محدود است. این محصول توسط پارس هیدرولیک با متریال باکیفیت و مطابق استانداردهای جهانی تولید شده و در صنایع گوناگون کاربرد گسترده دارد.
