مهره دنباله آلمانی متریک نیم خم | Metric Swivel Nut Elbow 45°

مهره دنباله آلمانی متریک نیم خم | Metric Swivel Nut Elbow 45°| ISO 8434-1 (DIN 2353)

در صنعت هیدرولیک و پنوماتیک، قطعات اتصال از اهمیت ویژه‌ای برخوردارند. یکی از این قطعات پرکاربرد، مهره دنباله آلمانی متریک نیم خم است که با زاویه ۴۵ درجه طراحی شده و مطابق استاندارد جهانی ISO 8434-1 (DIN 2353) تولید می‌شود. این قطعه ترکیبی از طراحی دقیق، متریال مقاوم و آب‌بندی مطمئن است که در سیستم‌های لوله‌کشی صنعتی نقش حیاتی دارد. نام کامل آن در کاتالوگ تحت عنوان

45° ELBOW SLIP-ON NUT – 24° CONE WITH O-RING – ISO 8434-1 (DIN 2353) ثبت شده است.

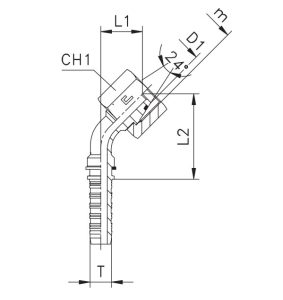

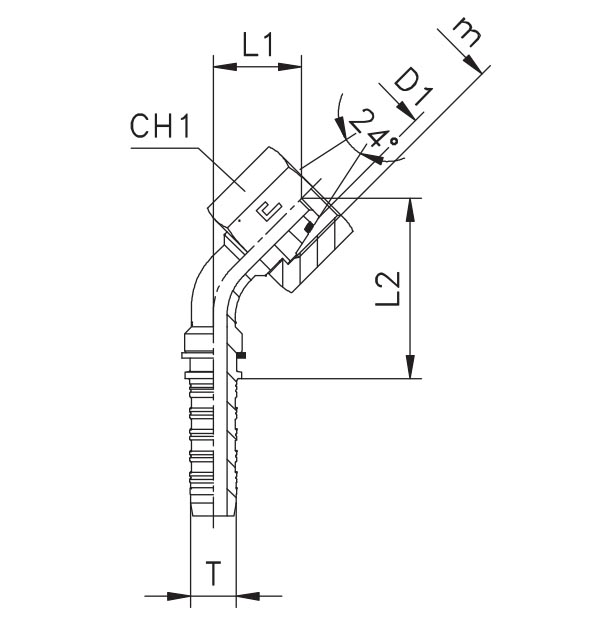

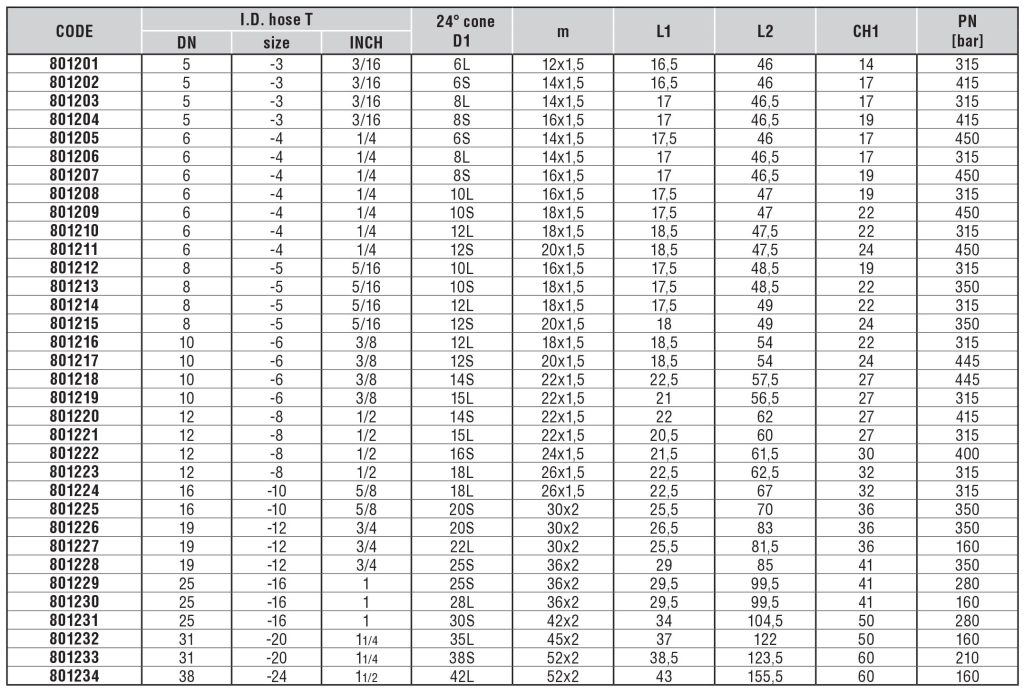

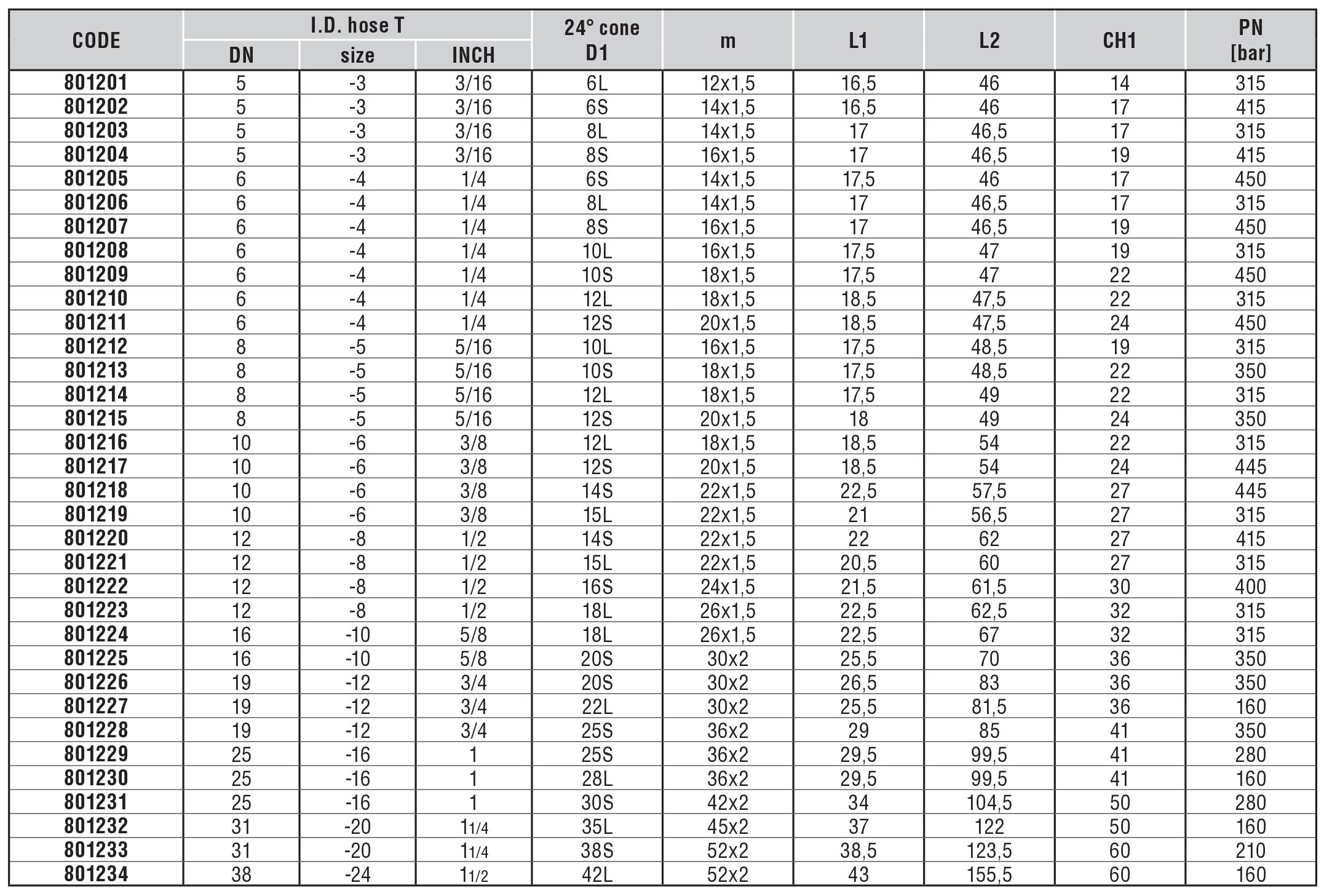

طراحی و ساختار مهره دنباله آلمانی متریک نیم خم

این مهره دنباله با زاویه ۴۵ درجه نیم خم، برای تغییر مسیر خطوط لوله هیدرولیک بدون نیاز به خم‌کاری یا اتصالات اضافی استفاده می‌شود.

ویژگی‌های طراحی:

1. بدنه نیم خم: زاویه ۴۵ درجه برای انحراف خط لوله با حداقل افت فشار.
2. دنباله آلمانی متریک: بخش دنباله مجهز به کانال‌ها و شیارهای مناسب برای قرار گرفتن روی لوله با سایز متریک.
3. Cone 24°: بخش مخروطی ۲۴ درجه برای آب‌بندی بهینه و هم‌محوری دقیق.
4. O-Ring: اورینگ استاندارد جهت جلوگیری کامل از نشتی در فشارهای بالا.

استاندارد ISO 8434-1 (DIN 2353)

این استاندارد تضمین می‌کند که مهره دنباله:

• قابلیت تحمل فشارهای کاری مشخص شده را دارد.
• با سایر اتصالات DIN 2353 بدون مشکل سازگار است.
• دقت ماشین‌کاری و تلرانس‌های ابعادی مطابق با نیاز خطوط هیدرولیک باشد.

مزیت زاویه نیم خم ۴۵ درجه

• کاهش نیاز به زانویی‌های جداگانه: اتصال مستقیم بدون افزودن قطعات اضافی.
• بهینه‌سازی مسیر جریان: زاویه نرم باعث کاهش افت فشار می‌شود.
• سهولت نصب در فضاهای محدود: طراحی نیم خم امکان نصب راحت‌تر در نقاطی که فضای نصب کم است را فراهم می‌کند.

جنس و متریال ساخت

• فولاد کربنی با آبکاری Zn-Ni: مقاومت بالا در برابر خوردگی و زنگ‌زدگی.
• استنلس استیل 316L: مناسب برای محیط‌های خورنده و صنایع غذایی یا دریایی.
• برنج صنعتی: برای سیستم‌های کم فشار یا محیط‌های خاص.

ویژگی‌های آب‌بندی با O-Ring

• مقاوم در برابر فشار تا محدوده کاری DIN 2353.
• سازگار با روغن‌های هیدرولیک، آب، و برخی سیالات شیمیایی.
• قابلیت تعویض سریع و کم‌هزینه در سرویس‌های دوره‌ای.

کاربردهای مهره دنباله آلمانی متریک نیم خم

1. ماشین‌آلات صنعتی: تزریق دقیق روغن و سیالات.
2. سیستم‌های هیدرولیک راهسازی: نصب در بیل مکانیکی، لودر، گریدر و …
3. صنایع معدنی: انتقال روغن هیدرولیک با تغییر مسیر امن.
4. صنایع نفت و گاز: خطوط فشار قوی با تغییر زاویه کنترل‌شده.
5. پروژه‌های مکانیکی دقیق: خطوط تست فشار و سیستم‌های آزمایشگاهی صنعتی.

تفاوت مهره دنباله نیم خم با مهره دنباله مستقیم یا خم کامل

مراحل تولید در پارس هیدرولیک

1. انتخاب متریال استاندارد DIN 2353.
2. ماشین‌کاری CNC برای زاویه ۴۵ درجه دقیق.
3. ایجاد بخش Cone 24° و کانال O-Ring.
4. آبکاری یا پولیش متناسب با محیط کاری.
5. کنترل کیفیت ابعادی و تست فشار.

نکات نصب

• از پیچ و مهره‌های استاندارد متناسب با DIN 2353 استفاده کنید.
• سلامت O-Ring را قبل از نصب بررسی کنید.
• از گشتاور بستن مناسب استفاده کنید تا آب‌بندی دچار مشکل نشود.
• تست نشتی را پس از نصب انجام دهید.

نگهداری و سرویس

• تعویض O-Ring هر ۶ تا ۱۲ ماه بسته به شرایط کاری.
• تمیز کردن کانال Cone و دنباله پیش از استفاده.
• بررسی شرایط آبکاری و پوشش ضدخوردگی.

سوالات متداول

س: آیا مهره دنباله نیم خم فقط برای لوله‌های متریک استفاده می‌شود؟

ج: بله، طبق استاندارد DIN 2353 این قطعه مخصوص متریک است.

س: آیا می‌توان آن را در فشار بالاتر از استاندارد استفاده کرد؟

ج: فقط با متریال تقویت‌شده و تست کاربری مجاز است.

س: تفاوت SLIP-ON NUT با مهره معمولی چیست؟

ج: SLIP-ON NUT روی لوله قرار می‌گیرد و سپس با پرس یا اتصال مخروطی ثابت می‌شود، بدون نیاز به رزوه داخلی بلند.

جمع‌بندی

مهره دنباله آلمانی متریک نیم خم با طراحی زاویه ۴۵ درجه و آب‌بندی O-Ring یکی از بهترین انتخاب‌ها برای تغییر مسیر خطوط هیدرولیک در فضاهای محدود است. این محصول با استاندارد جهانی 45° ELBOW SLIP-ON NUT – 24° CONE WITH O-RING – ISO 8434-1 (DIN 2353) تولید شده و مقاومت و طول عمر بالایی دارد. تولید این قطعه در پارس هیدرولیک با دقت بالا و کنترل کیفی مطابق استانداردهای بین‌المللی انجام می‌شود و آماده استفاده در پروژه‌های صنعتی سنگین، خطوط تست و تجهیزاتی است که نیاز به اتصال مطمئن و بادوام دارند.
