مهره دنباله آلمانی متریک خم | Metric Swivel Nut

مهره دنباله آلمانی متریک خم – 90° ELBOW SLIP-ON NUT – 24° CONE WITH O-RING – ISO 8434-1 (DIN 2353)

در بسیاری از سیستم‌های هیدرولیک و پنوماتیک، لوله‌ها و شیلنگ‌ها نیاز به عبور از مسیرهایی با تغییر جهت دارند. یکی از اصلی‌ترین قطعات برای ایجاد این تغییر مسیر بدون کاهش کیفیت آب‌بندی و افت فشار، مهره دنباله آلمانی متریک خم است. این قطعه در استاندارد جهانی به عنوان 90° ELBOW SLIP-ON NUT – 24° CONE WITH O-RING – ISO 8434-1 (DIN 2353) شناخته می‌شود.

با اینکه در بازار داخلی برخی از نصاب‌ها و تأمین‌کنندگان به شکلی عمومی تمام اتصالات این گروه را تحت عنوان مهره دنباله برجسته انگلیسی معرفی می‌کنند، اما این مدل در واقع نسخه استاندارد DIN آلمانی با ویژگی‌های خاص خود است.

آشنایی با استاندارد ISO 8434-1 (DIN 2353)

این استاندارد بین‌المللی طراحی، ابعاد و الزامات ایمنی برای اتصالات لوله‌های متریک را مشخص می‌کند.

در مدل 90° ELBOW SLIP-ON NUT ویژگی‌های مهم شامل:

• زاویه مخروط ۲۴ درجه: جهت ایجاد آب‌بندی مکانیکی و دقیق.
• O-Ring آب‌بندی: برای اطمینان بیشتر و جلوگیری از کوچک‌ترین نشتی.
• ساختار خم ۹۰ درجه: برای استفاده در مسیرهای زاویه‌دار و محدود.
• رزوه داخلی متریک: سازگار با سیستم‌های لوله‌کشی DIN.

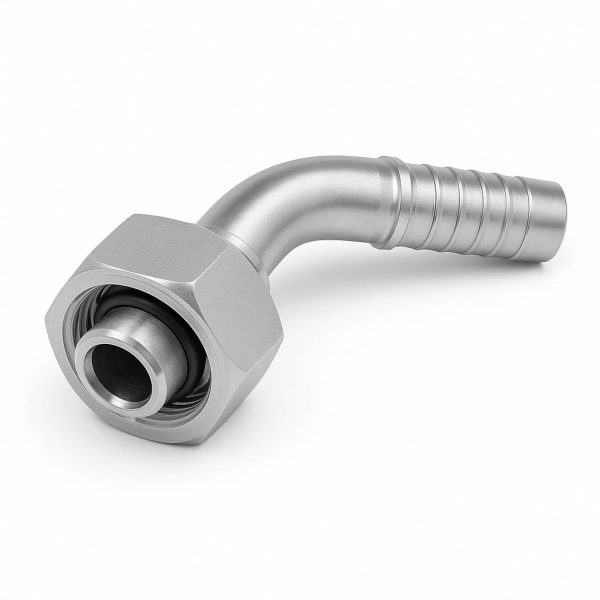

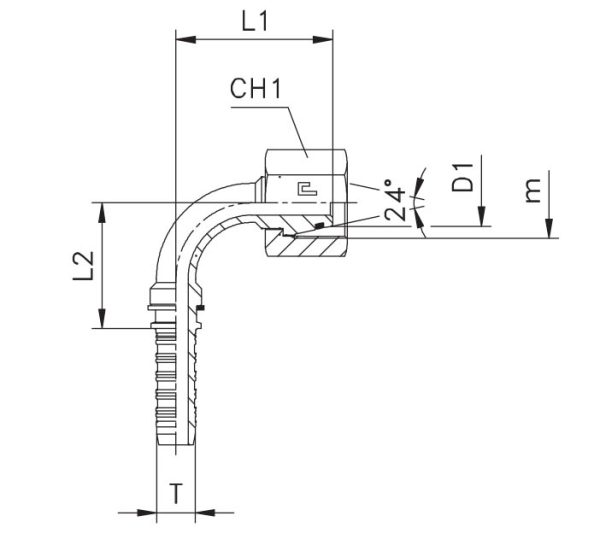

اجزای مهره دنباله آلمانی متریک خم

1. بدنه خمیده ۹۰ درجه: ساخته‌شده با ماشین‌کاری دقیق.
2. مهره Slip-On: قابلیت عبور روی لوله قبل از نصب نهایی.
3. بخش مخروطی ۲۴ درجه: سطح آب‌بندی مکانیکی.
4. اورینگ مقاوم (NBR/Viton): پیشگیری از نشتی در فشار و دمای بالا.
5. رزوه متریک طبق DIN: برای نصب بدون خطا.

مزایای استفاده

• امکان تغییر مسیر در فضای محدود: طراحی خم ۹۰ درجه.
• آب‌بندی دوگانه مکانیکی + الاستومری.
• قابلیت استفاده در خطوط با فشار بالا (تا 800 بار بر اساس سری).
• سازگاری کامل با سیستم‌های متریک آلمانی.
• طول عمر زیاد حتی در شرایط ارتعاشی.

تفاوت با مهره دنباله برجسته انگلیسی BSPP

• رزوه: متریک در مقابل BSPP.
• زاویه مخروط: ۲۴ درجه در مقابل ۶۰ درجه.
• طراحی خم: استاندارد DIN 2353 نسبت به BS 5200 متفاوت است.
• وجود O-Ring: در مدل‌های DIN تقریباً همیشه وجود دارد.

کاربردها

• ساخت شیلنگ هیدرولیک با تغییر مسیر ۹۰ درجه
• ماشین‌آلات صنعتی
• تجهیزات سنگین راه‌سازی
• سیستم‌های کشاورزی
• صنایع دریایی (نسخه استنلس استیل)

کلاس‌های فشار و انواع

این مدل طبق استاندارد DIN 2353 در دو کلاس اصلی عرضه می‌شود:

• Light Series (L)
• Heavy Series (S)

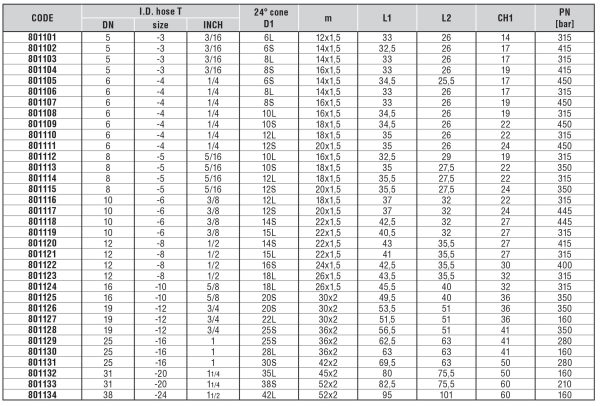

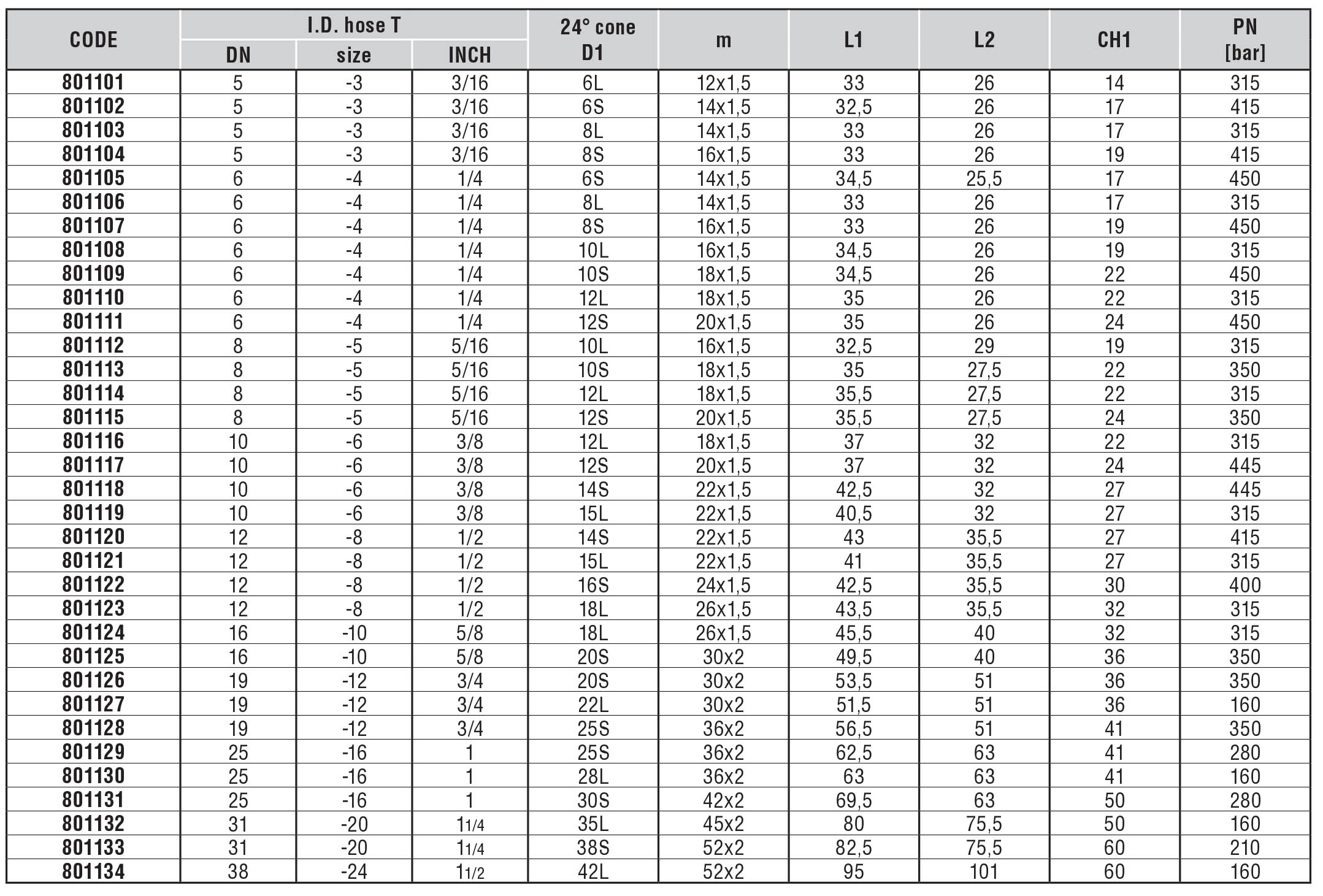

این سری‌ها در جدول ابعاد و فشار کاری کاتالوگ پارس هیدرولیک مشخص شده‌اند.

متریال و پوشش‌ها

1. فولاد کربنی آبکاری‌شده (Zn-Ni): مقاوم در برابر خوردگی.
2. استنلس استیل 316/304: مناسب محیط‌های خورنده.
3. برنج: برای فشارهای پایین‌تر و کاربرد سبک.

فرآیند تولید در پارس هیدرولیک

1. انتخاب آلیاژ استاندارد
2. ماشین‌کاری CNC خم ۹۰ درجه
3. ایجاد رزوه دقیق متریک
4. نصب اورینگ استاندارد
5. کنترل ابعادی و تست فشار

نکات انتخاب و نصب

• قطر لوله متریک را دقیق انتخاب کنید.
• سری L یا S را بر اساس فشار کاری برگزینید.
• اورینگ مناسب (NBR یا Viton) انتخاب کنید.
• از گشتاور بستن مطابق استاندارد استفاده کنید.
• پس از نصب، تست نشتی انجام دهید.

سوالات متداول

س: آیا مدل خم DIN را می‌توان جایگزین مدل BSPP کرد؟

ج: خیر، به علت تفاوت رزوه و مخروط.

س: آیا در طول زمان O-Ring نیاز به تعویض دارد؟

ج: بله، در بازه‌های سرویس مشخص بر اساس نوع سیال و دما.

س: آیا این محصول در فشار بالا ایمن است؟

ج: بله، تا فشار 800 بار برای سری سنگین.

جمع‌بندی

مهره دنباله آلمانی متریک خم – 90° ELBOW SLIP-ON NUT – 24° CONE WITH O-RING – ISO 8434-1 (DIN 2353)، انتخابی ایده‌آل برای جاهایی است که مسیر لوله باید زاویه ۹۰ درجه بگیرد اما کیفیت آب‌بندی و ایمنی سیستم قربانی نشود. استفاده از طراحی استاندارد DIN 2353 با O-Ring مقاوم، نصب ساده و عملکرد طولانی‌مدت این محصول را تضمین می‌کند.
