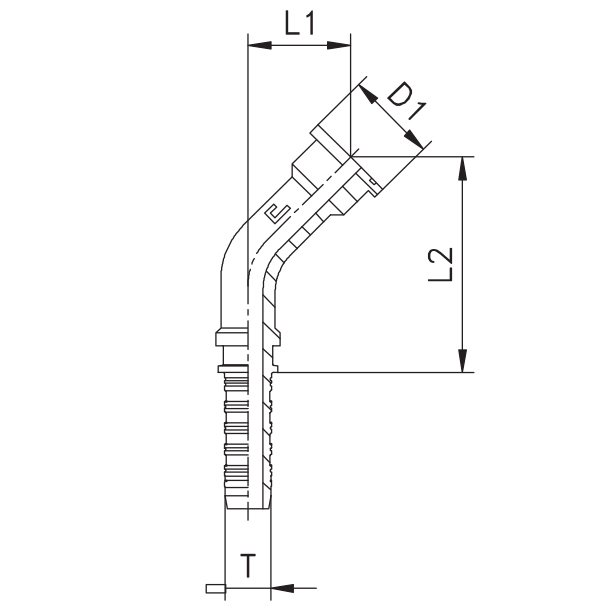

سرشیلنگ کاترپیلاری نیم خم کلاس 3000 | SAE FLANGE 3000 Elbow45° – SAE J518

سرشیلنگ کاترپیلاری نیم خم کلاس 3000 | SAE FLANGE 3000 Elbow45° – SAE J518

سرشیلنگ کاترپیلاری نیم خم یکی از اجزای حیاتی در سیستم‌های هیدرولیک صنعتی و ماشین‌آلات سنگین است که با زاویه ۴۵ درجه طراحی شده و قابلیت اتصال به فلنچ‌های استاندارد SAE J518 کلاس 3000 PSI را دارد. این محصول که در صنعت با نام‌هایی همچون سری کاتری نیم خم یا فلنچ کاتری نیم خم شناخته می‌شود، به‌طور ویژه برای تحمل فشارهای بالا و تأمین اتصالات مطمئن در سیستم‌های انتقال روغن و سیالات طراحی شده است.

در طراحی فلنچ نیم خم SAE3000 هدف اصلی، ایجاد امکان تغییر مسیر شیلنگ‌های هیدرولیک بدون کاهش جریان یا ایجاد نقاط ضعف در مقاومت فشار است. بهره‌گیری از مواد اولیه باکیفیت، ماشین‌کاری دقیق و رعایت استانداردهای جهانی از جمله استاندارد SAE باعث شده این محصول در پروژه‌های بزرگ معدنی، ساختمانی و دریایی به‌طور گسترده استفاده شود.

ویژگی‌های طراحی و ساخت

1. زاویه خم ۴۵ درجه:طراحی نیم خم باعث سهولت در تغییر مسیر جریان و کاهش فشارهای اضافی روی شیلنگ و اتصالات می‌شود.
2. فلنچ استاندارد SAE3000:مطابق با ابعاد و الزامات استاندارد SAE J518 کلاس 3000 PSI که به معنای تحمل فشار کاری تا 207 بار (3000 PSI) برای سایزهای مشخص است.
3. مواد اولیه مقاوم:بدنه معمولاً از فولاد کربنی با عملیات آبکاری ضدخوردگی یا فولاد ضدزنگ برای کاربردهای خاص تولید می‌شود.
4. پرداخت سطحی دقیق:اجرای ماشین‌کاری CNC برای رزوه‌ها و سطح فلنچ به منظور آب‌بندی کامل هنگام نصب.
5. سازگاری با انواع شیلنگ‌های هیدرولیک:قابل اتصال به شیلنگ‌های چندلایه تقویت‌شده که در سیستم‌های فشار بالا به کار می‌روند.

مشخصات فنی

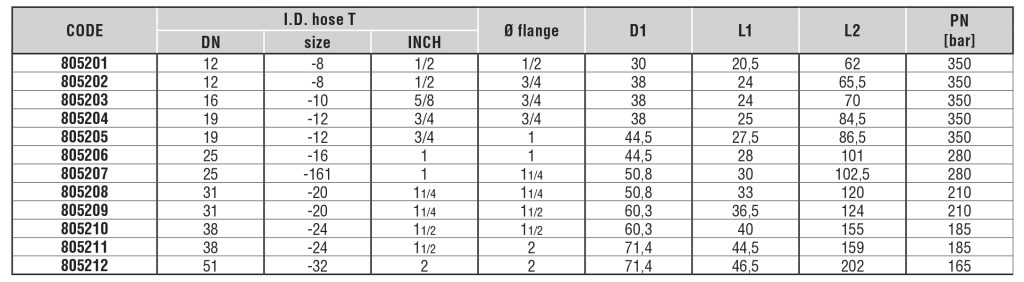

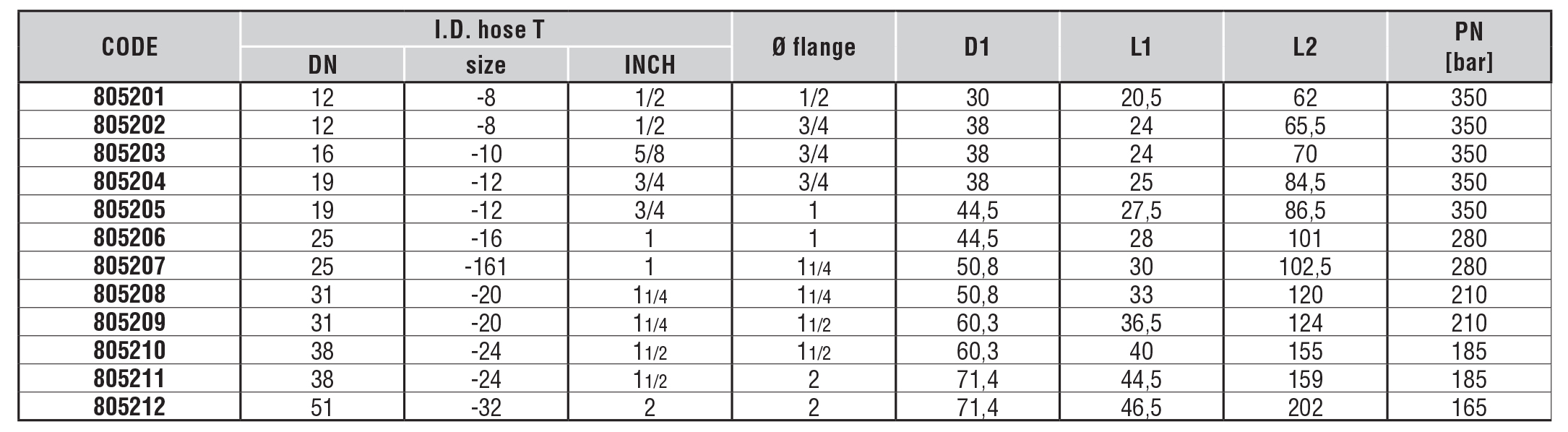

در بخش SAE WHOLE 45° FLANGE 3000 PSI SERIES – SAE J518 از کاتالوگ CAST، این محصول شامل محدوده سایزها و فشارهای کاری زیر است:

• سایز فلنچ: از ½ اینچ تا 2 اینچ (و در برخی مدل‌ها بزرگ‌تر)
• فشار کاری: حداکثر تا 3000 PSI معادل 207 بار، طبق SAE J518 کلاس 3000
• رزوه‌های اتصال: مطابق استانداردهای متریک یا اینچی (بسته به سفارش)
• آب‌بندی: با اورینگ‌های NBR یا FKM برای مقاومت حرارتی و شیمیایی بالا
• پوشش سطحی: آبکاری روی کرومات سه‌گانه یا پوشش زینک-نیکل برای مقاومت بیشتر در برابر خوردگی

کاربردها

سرشیلنگ کاتری نیم خم در صنایع زیر کاربرد دارد:

• ماشین‌آلات معدنی و راه‌سازی: بولدوزر، لودر، بیل مکانیکی، حفار هیدرولیک.
• ماشین‌آلات کشاورزی: کمباین، تراکتورهای سنگین، سیستم‌های هیدرولیک آبیاری.
• صنایع نفت و گاز: واحدهای حفاری، تجهیزات فراساحل، سیستم‌های تزریق فشار بالا.
• کشتیرانی و دریایی: کشتی‌های کانتینربر، بارج‌ها و سیستم‌های هیدرولیک سکان یا لنگر.
• کارخانه‌های صنعتی: پرس‌های هیدرولیک، خطوط تولید با فشار بالا، دستگاه‌های خم‌کن و برش.

مزایا

1. نصب سریع و آسان به دلیل طراحی فلنچ SAE و زاویه خم استاندارد ۴۵ درجه.
2. کاهش استرس مکانیکی بر روی شیلنگ‌ها در مسیرهای پیچ‌خورده.
3. آب‌بندی کامل برای جلوگیری از نشت سیالات تحت فشار بالا.
4. طول عمر بالا به علت استفاده از مواد اولیه باکیفیت و پوشش ضدخوردگی.
5. تنوع سایز و پیکربندی برای سازگاری با نیازهای مختلف پروژه‌ها.

استانداردها و کنترل کیفیت

• مطابقت کامل با SAE J518 کلاس 3000 PSI.
• تست فشار و نشتی قبل از ارسال به مشتری.
• کنترل ابعادی دقیق با گیج‌های کالیبره شده.
• اجرای فرآیند پوشش‌دهی مطابق با قوانین زیست‌محیطی (RoHS، REACH).

فرآیند تولید

1. انتخاب مواد اولیه: فولاد کربنی یا ضدزنگ با گواهی مواد معتبر.
2. برش و آماده‌سازی: استفاده از دستگاه‌های CNC و لیزر برای دقت برش.
3. ماشین‌کاری زاویه نیم خم: ایجاد زاویه دقیق ۴۵ درجه با تلرانس بالا.
4. ایجاد رزوه‌های اتصال و سطح فلنچ: مطابق با ابعاد استاندارد SAE.
5. پوشش‌دهی و آبکاری: افزایش مقاومت به خوردگی و ساییدگی.
6. تست نهایی فشار: اطمینان از تحمل فشار طبق کلاس 3000 PSI.

نکات نصب و ایمنی

• از اورینگ‌های مناسب جنس سیال استفاده کنید (NBR برای روغن، FKM برای دماهای بالا).
• قبل از نصب، سطح فلنچ و رزوه‌ها را بررسی و تمیز نمایید.
• از پیچ‌ها با گرید مقاوم (مانند گرید 8.8 یا 10.9) و گشتاور مشخص شده طبق SAE استفاده کنید.
• از خم بیش‌ازحد شیلنگ در نزدیکی اتصال جلوگیری کنید تا طول عمر آن افزایش یابد.

سوالات متداول (FAQ)

1. تفاوت فلنچ نیم خم SAE3000 با مدل‌های فلنچ مستقیم چیست؟

مدل نیم خم مسیر جریان را با زاویه ۴۵ درجه تغییر می‌دهد و باعث سهولت در چیدمان شیلنگ‌ها در فضاهای محدود می‌شود، درحالی‌که مدل مستقیم فقط برای مسیرهای خطی مناسب است.

2. آیا می‌توان از سرشیلنگ کاتری نیم خم برای فشارهای بالاتر از 3000 PSI استفاده کرد؟

خیر، استفاده بالاتر از فشار اسمی توصیه نمی‌شود مگر اینکه محصول مطابق استاندارد کلاس 6000 طراحی شده باشد.

3. بهترین پوشش سطحی برای محیط‌های دریایی چیست؟

پوشش زینک-نیکل یا استفاده از فولاد ضدزنگ کامل (SS316) برای مقاومت به خوردگی آب دریا بهترین گزینه است.

4. چه برندهایی این محصول را عرضه می‌کنند؟

CAST S.P.A یکی از تولیدکنندگان معتبر جهانی است که محصولاتش دارای گواهی کیفیت و تست فشار مطابق SAE J518 می‌باشد.

نتیجه‌گیری

سرشیلنگ کاترپیلاری نیم خم کلاس 3000 با طراحی دقیق و رعایت استاندارد SAE J518، یکی از قابل‌اعتمادترین گزینه‌ها برای اتصال شیلنگ‌های هیدرولیک تحت فشار بالا است. استفاده از این محصول نه تنها ایمنی سیستم را افزایش می‌دهد، بلکه طول عمر شیلنگ و عملکرد کلی ماشین‌آلات را بهبود می‌بخشد. انتخاب این سری اتصالات، به‌خصوص سری کاتری نیم خم، برای پروژه‌هایی که نیاز به تغییر مسیر در فضای محدود دارند، یک تصمیم هوشمندانه و اقتصادی خواهد بود.
