سرشیلنگ دنده انگلیسی BSP Parallel

سرشیلنگ دنده انگلیسی BSP Parallel

سرشیلنگ دنده انگلیسی BSPP یکی از پرکاربردترین اتصالات هیدرولیک و صنعتی است که طراحی آن بر اساس استاندارد ISO 8434-6 (BS 5200) انجام شده و در برخی کاربردها با مقررات SAE J518 نیز سازگار است. این مدل به دلیل ساختار صاف (Straight) و زاویه مخروطی ۶۰ درجه در بخش آب‌بندی، انتخابی ایده‌آل برای اتصال انواع شیلنگ‌های هیدرولیک و پنوماتیک در سیستم‌های فشار بالا به حساب می‌آید.

در ایران، این محصول با نام‌هایی مانند سرشیلنگ ثابت، سرشیلنگ انگلیسی، سرشیلنگ دنده G، سرشیلنگ رودنده قوی نیز شناخته می‌شود. رزوه‌ این مدل از نوع BSPP (British Standard Pipe Parallel) یا همان دنده G است که به دلیل ماهیت موازی رزوه‌ها و نیاز به آب‌بندی با واشر یا اورینگ، در صنایع متعددی کاربرد دارد.

ویژگی‌های طراحی و ساخت

1. رزوه انگلیسی BSPP با دقت بالا:

   رزوه‌های موازی با تلرانس دقیق که مطابق با استاندارد BS 5200 تراشیده شده‌اند تا تضمین‌کننده اتصال محکم و بدون نشتی باشند.

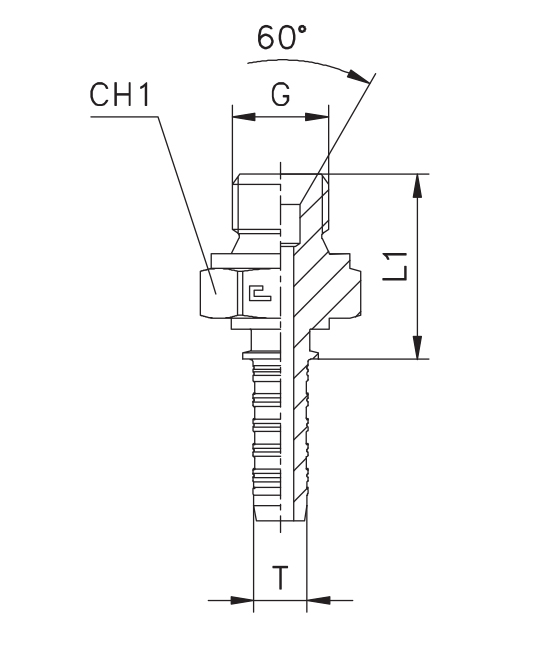

2. زاویه مخروطی 60° در بخش آب‌بندی:

   سطح مخروطی باعث تماس دقیق با بخش مادگی اتصال شده و با واشر یا اورینگ، آب‌بندی کامل ایجاد می‌کند.

3. ساختار ثابت (Straight):

   این نوع اتصال مسیر مستقیم سیال را حفظ کرده و برای لوله‌کشی یا شیلنگ‌هایی که نیاز به خم یا تغییر مسیر ندارند بسیار مناسب است.

4. جنس متنوع:

   • فولاد کربنی با پوشش ضدخوردگی (روی-نیکل یا زینک-نیکل) برای کاربردهای عمومی
   • استنلس استیل (معمولاً 316L) برای صنایع دریایی و خورنده

5. کیفیت ماشین‌کاری ممتاز:

   استفاده از دستگاه‌های CNC چندمحوره برای ایجاد رزوه‌های دقیق و سطح صیقلی

مشخصات فنی

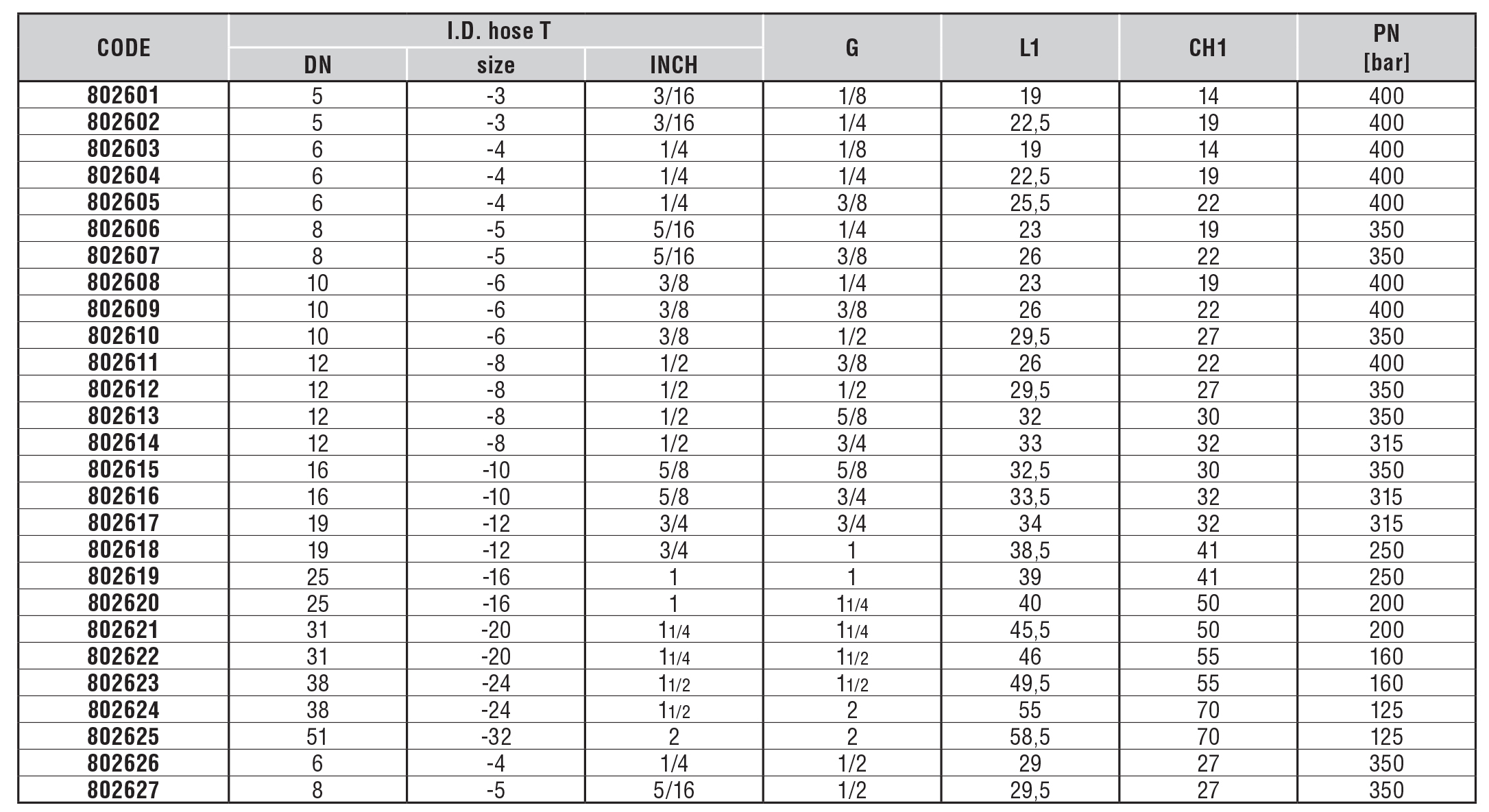

بر اساس داده‌های کاتالوگ CAST (ISO 8434-6 – BS 5200 – SAE J518):

• سایز رزوه: از 1/8” تا 2” BSPP (G)
• فشار کاری: تا 630 بار (بسته به سایز و جنس)
• زاویه آب‌بندی: 60° Cone
• نوع آب‌بندی: فیس مخروطی + واشر یا اورینگ NBR / FKM
• پوشش سطحی استاندارد: زینک-نیکل سه‌لایه (مطابق RoHS)
• سازگاری سیال: روغن هیدرولیک، آب، گازهای بی‌اثر، برخی مواد شیمیایی

کاربردها

سرشیلنگ دنده انگلیسی BSPP انتخابی ایده‌آل برای صنایع زیر است:

1. صنایع ساختمانی و راه‌سازی

   در بیل مکانیکی، لودر، گریدر و پمپ‌های بتن برای اتصالات هیدرولیکی حیاتی.

2. ماشین‌آلات کشاورزی

   تراکتور، کمباین و سیستم‌های آبیاری فشار بالا.

3. صنایع نفت و گاز

   در واحدهای فرآیندی، خطوط تزریق و سیستم‌های کنترل هیدرولیک.

4. صنایع دریایی و کشتی‌سازی

   سیستم‌های هیدرولیک فرمان، لنگر و جرثقیل‌های عرشه.

5. کارخانه‌ها و خطوط تولید

   پرس‌ها، سیستم‌های انتقال سیال و خطوط تولید خودکار.

مزایا

• نصب سریع و بدون نیاز به ابزار پیچیده
• آب‌بندی مطمئن و مقاوم در برابر نشتی حتی در فشارهای بالا
• قابلیت تحمل شوک و ارتعاشات سیستم هیدرولیک
• طول عمر بالا به دلیل کیفیت مواد و پوشش ضدخوردگی
• سازگاری جهانی به دلیل رعایت استانداردهای بین‌المللی

استانداردها و کنترل کیفیت

• ISO 8434-6 (BS 5200): استاندارد ابعادی و فنی برای اتصالات مخروطی 60°
• SAE J518: سازگاری مکانیکی و هیدرولیکی در بعضی سایزها
• تست فشار ۱۰۰٪ طبق W.P. + 4x (Burst Test) قبل از بسته‌بندی
• بررسی ابعاد رزوه با گیج‌های کالیبره و تأییدشده

فرآیند تولید

1. انتخاب مواد خام (فولاد یا استیل با گواهی تست مواد)
2. برش اولیه بر اساس طول استاندارد
3. ماشین‌کاری CNC برای ایجاد رزوه BSPP و مخروط 60°
4. پالیش سطح و آبکاری برای مقاومت در برابر خوردگی
5. تست فشار و نشتی در شرایط واقعی
6. بسته‌بندی ایمن برای جلوگیری از آسیب رزوه‌ها

نکات نصب

• استفاده از واشر مناسب جنس سیال (NBR برای روغن، FKM برای دما یا مواد شیمیایی خاص)
• تمیزکردن کامل رزوه و فیس مخروطی قبل از نصب
• استفاده از گشتاور مناسب طبق سایز رزوه (جدول BS 5200)
• جلوگیری از هم‌خط نبودن شیلنگ تا از تنش مکانیکی جلوگیری شود

سوالات متداول (FAQ)

1. تفاوت رزوه BSPP با BSPT چیست؟

BSPP موازی است و نیاز به اورینگ یا واشر برای آب‌بندی دارد، ولی BSPT مخروطی بوده و خودش آب‌بندی فلز به فلز ایجاد می‌کند.

2. برای فشار بالای 600 بار کدام متریال بهتر است؟

استنلس استیل 316L یا فولاد کربنی با پوشش ضدخوردگی و طراحی تقویت‌شده پیشنهاد می‌شود.

3. آیا می‌توان از این محصول برای گاز استفاده کرد؟

بله، در صورت انتخاب متریال و آب‌بندی مناسب برای نوع گاز مورد نظر.

4. آیا این اتصال با شیلنگ فشار قوی چندلایه همخوانی دارد؟

کاملاً، طراحی آن برای شیلنگ‌های هیدرولیک تقویت‌شده انجام شده است.

نتیجه‌گیری

سرشیلنگ دنده انگلیسی BSPP با طراحی دقیق مطابق استاندارد ISO 8434-6 (BS 5200) و کیفیت بالای تولید، انتخابی ممتاز برای ایجاد اتصالات ایمن و بادوام در سیستم‌های هیدرولیک، پنوماتیک و صنعتی است.

چه در پروژه‌های ساختمانی و معدنی و چه در صنایع دریایی و کشاورزی، این محصول به دلیل استحکام مکانیکی، آب‌بندی مطمئن و تطابق با نیازهای استاندارد، می‌تواند عملکرد بی‌نقص و طولانی‌مدتی را تضمین کند.
