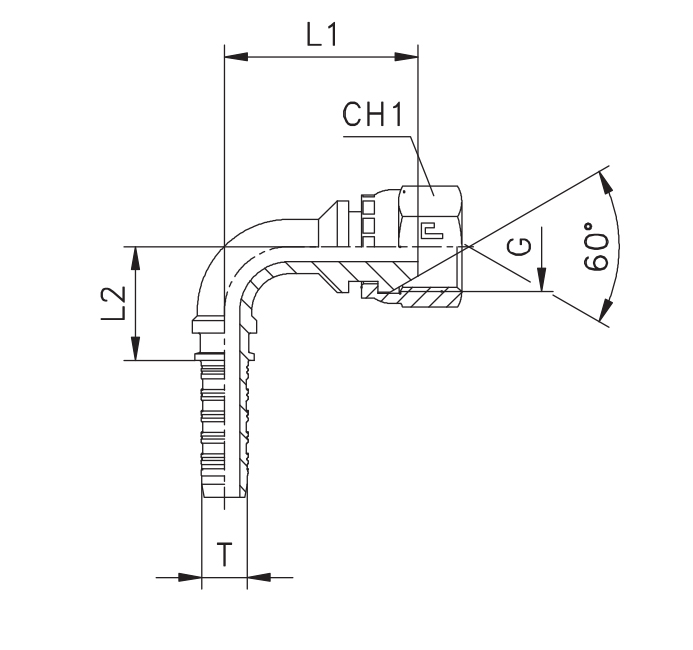

مهره دنباله برجسته انگلیسی خم BSPP – مطابق استاندارد S90° ELBOW NUT – 60° CONE – ISO 8434-6 (BS 5200)
در بسیاری از خطوط هیدرولیک، لوله‌ها و شیلنگ‌ها به دلیل محدودیت‌های فضا نمی‌توانند در مسیر مستقیم نصب شوند. در چنین شرایطی، استفاده از یک اتصال زاویه‌دار مانند مهره دنباله برجسته انگلیسی خم BSPP بهترین راهکار است. این محصول که طبق استاندارد بین‌المللی S90° ELBOW NUT – 60° CONE – ISO 8434-6 (BS 5200) طراحی و ساخته می‌شود، نه تنها مسیر جریان را به زاویه ۹۰ درجه تغییر می‌دهد، بلکه به دلیل طراحی خاص خود، آب‌بندی کامل و استحکام بالا را تضمین می‌نماید.
با ویژگی‌هایی همچون رزوه موازی BSPP، زاویه مخروطی دقیق ۶۰ درجه و بخش دنباله برجسته (Crimped-Back)، این مهره جزء قطعاتی است که در صنایع نفت و گاز، کشاورزی، حمل‌ونقل و بسیاری از بخش‌های صنعتی دیگر جایگاه ویژه‌ای دارد.
استاندارد S90° ELBOW NUT – 60° CONE – ISO 8434-6 (BS 5200)
این استاندارد بخشی از مجموعه الزامات فنی ISO برای اتصالات هیدرولیک با رزوه موازی BSPP است که به شکل خاص به مهره‌های خمیده ۹۰ درجه پرداخته است. نکات کلیدی این استاندارد شامل:
- زاویه ۶۰ درجه آب‌بندی: بیشترین تماس سطحی بین مهره و نشیمنگاه ایجاد شده و از نشتی جلوگیری می‌کند.
- Crimped-Back Design: بخش انتهایی مهره برای افزایش مقاومت مکانیکی و جلوگیری از تغییر شکل در اثر گشتاور بالا تقویت شده است.
- زاویه خم ۹۰ درجه استاندارد: مناسب تغییر مسیر جریان در فضای محدود، بدون کاهش قابل توجه در دبی سیال.
- رزوه BSPP: رزوه موازی دقیق برای سازگاری کامل با سیستم‌های لوله‌کشی British Standard Pipe Parallel.
ویژگی‌های فنی و مزایای مهره دنباله برجسته انگلیسی خم BSPP
- کیفیت ساخت بالا: تولید با ماشین‌آلات CNC برای دقت در رزوه‌زنی و زاویه‌گیری.
- مقاومت به خوردگی: در مدل‌های فولاد ضدزنگ و فولاد آبکاری‌شده، مناسب برای محیط‌های مرطوب یا خورنده.
- تنوع سایز: از سایز ۱/۸ اینچ تا ۴ اینچ برای تمامی کاربردهای سبک تا فوق سنگین.
- انعطاف در کاربردها: مناسب لوله‌ها و شیلنگ‌های با فشار متوسط تا بالا.
- استاندارد جهانی: سازگار با ISO 8434-6 و BS 5200، قابل استفاده در پروژه‌های بین‌المللی.
کاربردها در صنایع مختلف
- صنایع هیدرولیک صنعتی: تغییر مسیر خطوط روغن یا سیالات هیدرولیکی بدون افت فشار محسوس.
- کشتی‌سازی و صنایع دریایی: مقاومت بالا در برابر آب شور و لرزش دائمی.
- صنایع نفت و گاز: اتصالات ایمن در مسیرهای زاویه‌دار خطوط انتقال.
- ماشین‌آلات راه‌سازی و معدنی: دوام فوق‌العاده در شرایط ضربه و ارتعاش.
- تجهیزات کشاورزی: عملکرد پایدار در شرایط فضای باز و تغییرات شدید دما.
فرآیند تولید در پارس هیدرولیک
- انتخاب مواد اولیه: فولاد کربنی با پوشش مقاوم یا استنلس استیل گرید صنعتی.
- ماشین‌کاری دقیق: ساخت زاویه خم ۹۰ درجه و رزوه BSPP با دقت بالا.
- شکل‌دهی Crimped-Back: تقویت قسمت پشتی مهره برای تحمل فشار مکانیکی زیاد.
- آبکاری یا پرداخت سطحی: افزایش مقاومت به خوردگی و زیبایی ظاهری.
- کنترل کیفیت: تست ابعادی، آزمون فشار و بررسی چشمی قبل از بسته‌بندی.
راهنمای انتخاب
برای انتخاب مهره دنباله برجسته انگلیسی خم BSPP مناسب به موارد زیر توجه داشته باشید:
- سایز مناسب: بر اساس قطر بیرونی لوله یا شیلنگ و جدول تبدیل BSPP.
- فشار کاری سیستم: بررسی جداول فشار مجاز براساس جنس و سایز.
- نوع سیال: برای سیالات خورنده، استنلس استیل بهترین انتخاب است.
- شرایط نصب: فضای موجود و شعاع خم مورد نیاز.
روش نصب اصولی
- از آچار مناسب برای جلوگیری از آسیب‌دیدگی رزوه استفاده کنید.
- گام رزوه را با قطعه مقابل تطبیق دهید.
- به گشتاور توصیه‌شده سازنده پایبند باشید.
- پس از نصب، تست نشتی انجام دهید.
سؤالات متداول
س: تفاوت این محصول با مهره دنباله برجسته مستقیم BSPP چیست؟
ج: مدل خم ۹۰ درجه تغییر مسیر جریان را بدون نیاز به خم کردن لوله یا شیلنگ فراهم می‌کند.
س: آیا در فشارهای بالای ۵۰۰ بار قابل استفاده است؟
ج: بله، بسته به سایز و جنس انتخابی، این مهره می‌تواند فشارهای بالا را تحمل کند.
س: امکان سفارش در متریال برنج یا گالوانیزه هم وجود دارد؟
ج: بله، پارس هیدرولیک قابلیت تولید در متریال مختلف را دارد.
جمع‌بندی
مهره دنباله برجسته انگلیسی خم BSPP مطابق استاندارد S90° ELBOW NUT – 60° CONE – ISO 8434-6 (BS 5200) یک راهکار ایده‌آل برای ایجاد اتصالات زاویه‌دار در خطوط هیدرولیک است. این محصول با دوام، مطمئن و سازگار با استانداردهای جهانی بوده و توسط پارس هیدرولیک با کیفیت بالا تولید می‌شود. انتخاب این محصول یعنی تضمین امنیت، دوام و کارایی خطوط سیال شما.
