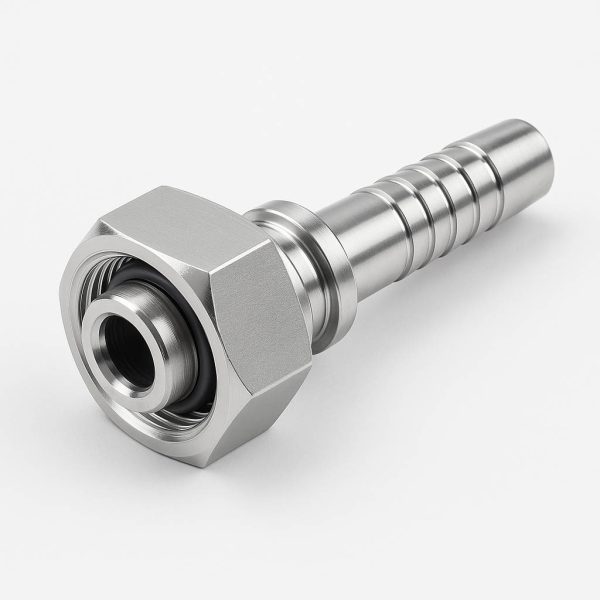

مهره دنباله آلمانی متریک راست | Metric Swivel Nut

مهره دنباله آلمانی متریک راست – مطابق استاندارد STRAIGHT SLIP-ON NUT – 24° CONE WITH O-RING – ISO 8434-1 (DIN 2353)

در سیستم‌های لوله‌کشی صنعتی، نوع اتصال لوله و شیلنگ نقش مهمی در ایمنی، عمر مفید و عملکرد دستگاه ایفا می‌کند. مهره دنباله آلمانی متریک راست که مطابق با استاندارد STRAIGHT SLIP-ON NUT – 24° CONE WITH O-RING – ISO 8434-1 (DIN 2353) طراحی و ساخته شده، یکی از دقیق‌ترین و مطمئن‌ترین انواع اتصالات مخصوص خطوط متریک است.

با اینکه در بازار داخلی اغلب از عبارت مهره دنباله برجسته انگلیسی برای اتصالات مشابه استفاده می‌شود، این قطعه در واقع نسخه آلمانی و مطابق استاندارد DIN محسوب می‌شود و ویژگی‌های خاص خود را دارد.

آشنایی با استاندارد ISO 8434-1 (DIN 2353)

استاندارد DIN 2353 یا متناظر آن ISO 8434-1 به طراحی و الزامات اتصالات لوله‌های متریک اختصاص دارد.

ویژگی‌های این استاندارد در مورد STRAIGHT SLIP-ON NUT شامل:

• زاویه مخروط ۲۴ درجه: ایجاد آب‌بندی مکانیکی و یکنواخت در نقطه اتصال.
• O-Ring آب‌بندی: قرارگیری یک اورینگ با جنس مقاوم (NBR یا Viton) برای جلوگیری کامل از نشتی حتی در اختلاف فشار بالا.
• ساختار Slip-On: امکان عبور مهره روی لوله قبل از انجام پرس یا فرم‌دهی.
• رزوه متریک دقیق: مطابق استانداردهای DIN برای تضمین همخوانی کامل با قطعات مکمل.

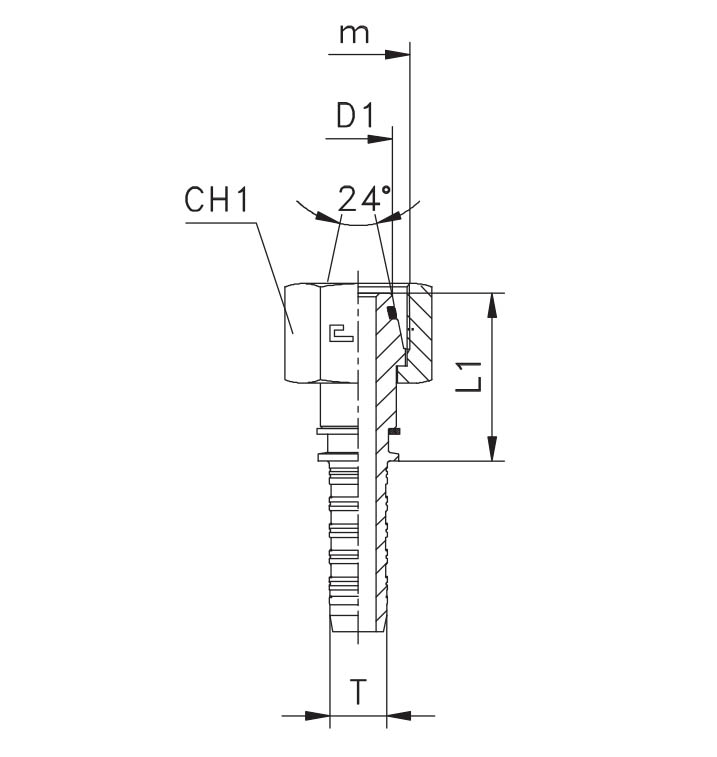

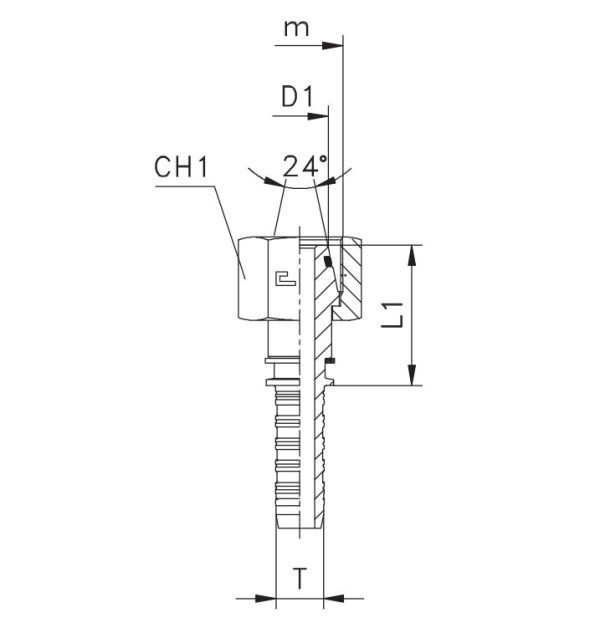

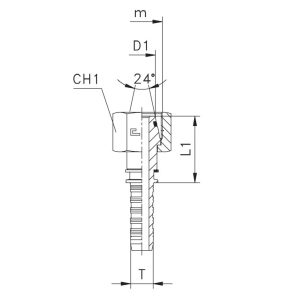

اجزای مهره دنباله آلمانی متریک راست

1. بدنه اصلی مهره: تولید شده از فولاد کربنی یا فولاد ضدزنگ، ماشین‌کاری دقیق با CNC.
2. بخش مخروطی ۲۴ درجه: محل تماس با یقه لوله یا فیتینگ برای آب‌بندی مکانیکی.
3. اورینگ آب‌بندی: پشتیبان آب‌بندی مکانیکی در شرایط ارتعاش، فشار یا تغییرات حرارتی.
4. رزوه داخلی استاندارد متریک: برای پیچ شدن دقیق روی قطعات نری DIN.

مزایای استفاده

• آب‌بندی دوگانه: ترکیب مخروط ۲۴ درجه + O-Ring باعث جلوگیری کامل از نشتی می‌شود.
• طول عمر بالا: مقاومت عالی در برابر ساییدگی رزوه و تغییر شکل.
• نصب سریع و آسان: طراحی Slip-On باعث جمع شدن آسان قطعه روی لوله پیش از اسمبل نهایی می‌شود.
• سازگاری با فشارهای بالا: قابل استفاده در سیستم‌هایی تا 800 بار بسته به متریال و سایز.
• کیفیت ساخت مطابق استاندارد جهانی: تضمین عملکرد قابل پیش‌بینی در پروژه‌های صنعتی حساس.

تفاوت با مهره دنباله برجسته انگلیسی BSPP

با وجود شباهت ظاهری، تفاوت‌های مهمی بین این قطعه و مهره دنباله برجسته انگلیسی وجود دارد:

• نوع رزوه: متریک (DIN) در برابر رزوه موازی BSPP (BS 5200).
• زاویه مخروط: ۲۴ درجه DIN در برابر ۶۰ درجه BS.
• وجود O-Ring: در مدل DIN، برای آب‌بندی مضاعف معمولاً O-Ring وجود دارد.
• کاربرد: بیشتر در سیستم‌های متریک اروپایی یا آلمانی به کار می‌رود.

کاربردها در صنایع

• صنایع هیدرولیک سنگین: اتصال لوله‌های فشار قوی در ماشین‌آلات صنعتی.
• صنایع خودروسازی: سیستم‌های سوخت و هیدرولیک خودروهای سنگین و تجهیزات ویژه.
• ماشین‌آلات کشاورزی: مقاومت بالا در برابر گرد و غبار و ارتعاش مداوم.
• صنایع دریایی: در نسخه استنلس استیل، مقاوم در برابر آب شور.
• صنایع پتروشیمی: عملکرد مطمئن در انتقال مواد شیمیایی (با انتخاب O-Ring مقاوم).

جنس و پوشش‌های متداول

1. فولاد کربنی آبکاری‌شده (Zn-Ni یا Cr3+): متداول‌ترین گزینه با مقاومت به خوردگی بالا.
2. استنلس استیل 316 یا 304: برای محیط‌های خورنده، صنایع غذایی و دارویی.
3. برنج آبکاری‌شده: برای محیط‌های با فشار کمتر و وزن سبک‌تر.

فرآیند تولید پارس هیدرولیک

1. انتخاب مواد اولیه: فولاد آلیاژی یا استنلس استیل با کیفیت بالا.
2. برش اولیه و شکل‌دهی: ایجاد فرم کلی Slip-On.
3. ماشین‌کاری دقیق: ایجاد رزوه متریک داخلی و مخروط ۲۴ درجه.
4. نصب O-Ring: استفاده از اورینگ استاندارد با جنس مناسب کاربرد.
5. پوشش‌دهی یا پولیش نهایی: افزایش مقاومت به خوردگی و بهبود ظاهر.
6. کنترل کیفی: شامل تست فشار، تست ابعادی و بررسی چشمی.

نحوه انتخاب مهره دنباله آلمانی متریک راست

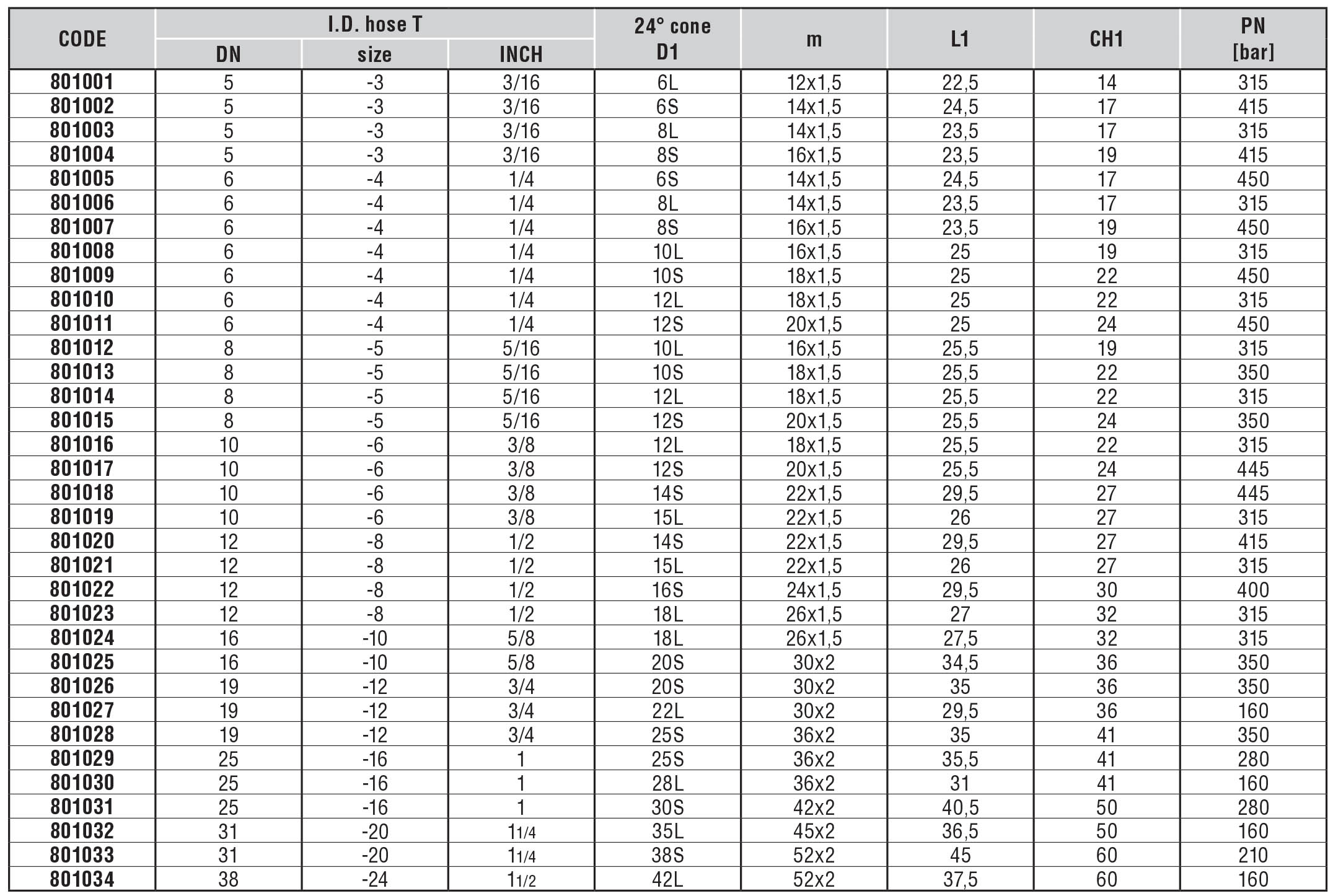

• بر اساس قطر لوله متریک: مطابق جدول سایز DIN 2353.
• انتخاب اورینگ: NBR برای روغن‌های معدنی، Viton برای سیالات شیمیایی یا دمای بالا.
• جنس بدنه: فولاد یا استنلس بر اساس شرایط محیطی.
• کلاس فشار: سبک (LL)، متوسط (L) یا سنگین (S).

روش نصب اصولی

1. قرار دادن مهره روی لوله: پیش از نصب یقه یا زبانه فیتینگ.
2. تطبیق مخروط: اطمینان از نشستن کامل زوایای مخروطی روی هم.
3. بستن با گشتاور مناسب: طبق دستورالعمل استاندارد DIN.
4. بازرسی اورینگ: قبل از نصب، از عدم ترک یا بریدگی اطمینان حاصل کنید.
5. تست نشتی: در فشار کاری واقعی.

سوالات متداول

س: آیا می‌توان مهره DIN را جایگزین BSPP کرد؟

ج: به دلیل تفاوت رزوه و زاویه مخروط، امکان جایگزینی مستقیم وجود ندارد.

س: O-Ring چه مزیتی نسبت به آب‌بندی فقط مکانیکی دارد؟

ج: آب‌بندی مضاعف، جبران سایش جزئی و عملکرد بهتر در ارتعاش.

س: آیا می‌توان این مهره را در دماهای بالا استفاده کرد؟

ج: بله، با انتخاب O-Ring مناسب مانند Viton، تا دمای ۲۰۰+ درجه سانتی‌گراد.

جمع‌بندی

مهره دنباله آلمانی متریک راست مطابق با استاندارد STRAIGHT SLIP-ON NUT – 24° CONE WITH O-RING – ISO 8434-1 (DIN 2353) انتخابی ایده‌آل برای سیستم‌های متریک با نیاز به آب‌بندی فوق‌العاده دقیق است. ترکیب طراحی مخروطی ۲۴ درجه DIN با O-Ring استاندارد، دوام و اطمینان را حتی در شرایط سخت تضمین می‌کند.

تولید این محصول توسط پارس هیدرولیک با استفاده از بهترین مواد اولیه و فناوری به‌روز انجام می‌شود تا شما بتوانید در پروژه‌های حساس، اتصالی ایمن و بادوام داشته باشید.
